鋼格柵在變壓器上的應用

　　為了滿足經濟增長的需求，電力系統規模日益擴大，而電力變壓器作為電網中的關鍵設備，因此，對變壓器散熱效果的研究是非常必要的，鋼格柵在其中發揮到了很大的作用！

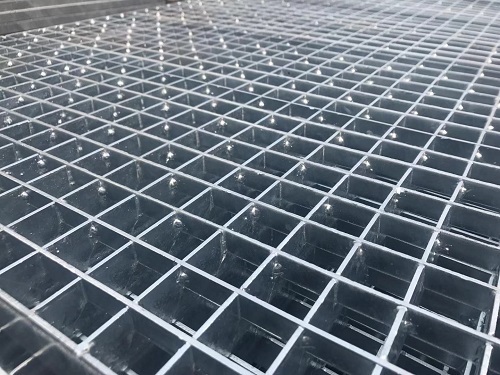

　　1變壓器鋼格柵板結構

　　鋼格柵板一般是安裝在變壓器冷卻器的進風口，用于濾除吸人冷卻器里的雜物，當防塵網上雜物較多時.工程技術人員可根據實際情況隨時更換，有效保證變壓器散熱效果。一般情況下，每個冷卻器對應一個鋼格柵板，而征個鋼格柵板由多片拼接而成.具有安裝更換方便、占地面積小的優點。采用安裝鋼格柵板方式代替?zhèn)鹘y(tǒng)的帶電水沖洗方式.不僅能夠克服帶電水沖洗方式存在安全隱患、易產生清洗死角的缺點，而且能夠節約大最人力、物力，經濟效益顯著.在變電站有著廣闊的應用前景。

　　變壓器鋼格柵板采用型號G203/40/200，所需扁鋼的數最由鋼格柵板的寬度和變壓器冷卻器寬度所決定。為了保證變壓器的散熱效果，鋼格柵板寬度的設計就變得尤為重要了。

　　2變壓器鋼格柵板寬度設計

　　當變壓器鋼格柵板寬度設計較大時，散熱效果好但會降低防塵效果;當變壓器鋼格柵板寬度設計較小時，防塵效果好但又會影響散熱效果，因此合理設計鋼格柵板寬度顯得尤為重要。實際生產中，變壓器散熱不好會加快絕緣老化，降低使用壽命，威脅著電網的可靠運行，而防塵效果不佳還可以通過帶電水沖洗的方法來解決.可見對變壓器而言，散熱效果是要優于防塵效果的。因此，文中在設計變壓器鋼格柵板寬度時，是在保證散熱效果的基礎上.盡可能地減小格姍寬度來提高防塵效果。同時為了便于安裝.對鋼格柵板進行研究.基于風速衰減率和防塵網重最2個目標，設計了最優格姍寬度，在保證變壓器散熱效果和防塵效果的基礎上.降低了鋼格柵板重量，安裝便捷、經濟實用.

　　3現場實施效果分析

　　為了驗證文中所提出的變壓器鋼格柵板寬度設計方法的有效性，在現場安裝前，經第三方風阻率試驗。顯然安裝鋼格柵板后平均風速衰減率為9.08%，滿足式(13)的邊界條件要求，不會影響變壓器的散熱效果，從而驗證了設計。

　　方法的有效性.

　　風速衰減率側試試驗結束后，在1 000 kV特高壓主變冷卻器上安裝了防塵網來驗證散熱效果?？紤]到變壓器冷卻器的散熱效果無法直接衡最，文中將利用變壓器的油沮和蹺組沮度來間接表示，同時考慮到變壓器溫度與環境沮度相關性較大，因此文中主要從變壓器沮度與環境沮度的相關性來分防塵網安裝前后對散熱效果的影響。
